建築資訊模型


建築資訊模型(BIM)

自2011年導入BIM (Building Information Modeling)建築資訊模型,在台大BIM研究中心與台賓科技的技術指導下,從標案的準備開始,到承攬工程後完成BIM工作執行計畫書核定,施工階段各階段BIM檢核成果報告書,到竣工階段BIM檢核成果報告書,製作建築、結構、MEP竣工圖說檢核表報告書及竣工階段建築室內外3D模型動畫檔案。

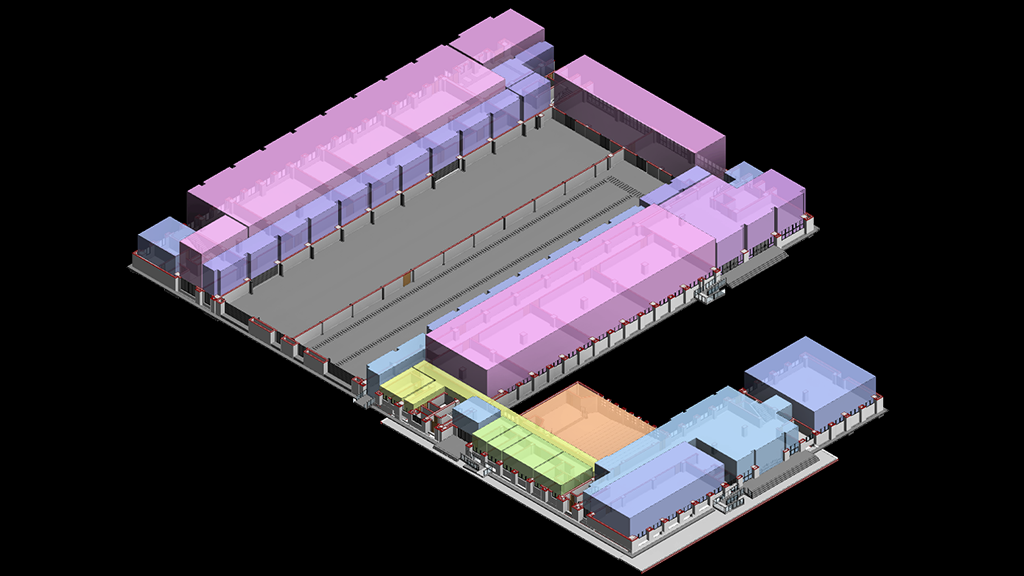

BIM模型建置

BIM模型建置分為三個階段,設計階段(LOD 200及LOD 300)、施工階段(LOD 300)、竣工階段。
1、設計階段以BIM協助設計檢核為主,用以在過程中呈現或分析設計成果供業主審查與回饋。
2、施工模型建置階段以BIM協助碰撞衝突檢討以及介面整合為主。
3、竣工模型建置階段除了依據實際狀況修正各類型模型,使最終交付的模型完全與竣工現況完全相符外,建置相關屬性欄位與資料。

設計階段BIM執行專業整合

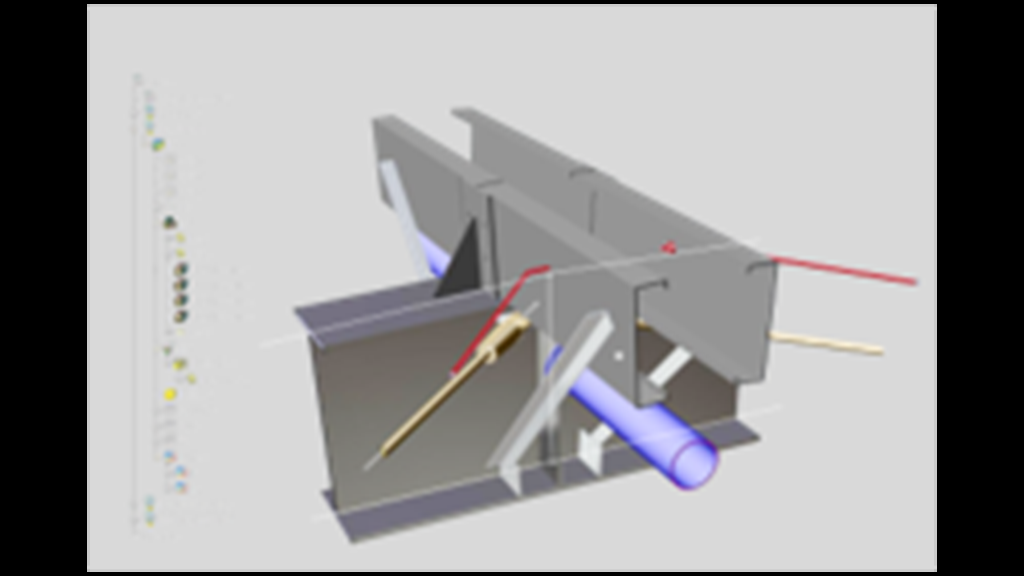

衝突與碰撞檢討
藉由傳統2D模式轉為3D模型進行設計界面整合,降低設計規劃衝突至施工現場施作前結合模型檢討施作適宜性或比較重大釋疑,將土建深化透過整合模型進行視覺化協調討論,可短時間內藉由各專業者溝通調整實體模型。

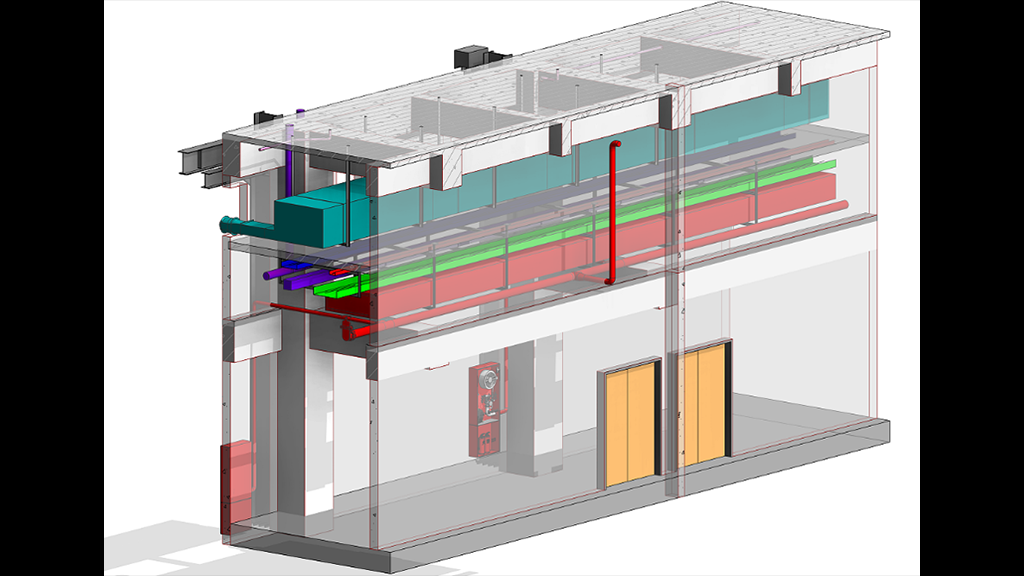

設計整合結構、機電
BIM模型整合檢討衝突情形,從3D模型搭配設計與施工圖說進行施工適宜性深化施工竣工模型並產出碰撞衝突情況,並提供衝突適宜性解決方式。

BIM




衝突檢討
檢修門位置與停車格位置衝突,如有車停放時,會無法正常開啟,建議將門往管道間北側移動
梯間門位置正對樓梯向下方向,建議將門往右移動,確保避難逃生動線順暢
衝突檢討
